Выбор материала для рамыТитан, углепластик, алюминий или сталь — Какой материал идеален для рамы?
Когда собрался писать статью про свойства разных материалов для рам — нашел в Интернете статью John Olsen про рамы из различных материалов. Мне она показалась интересной и не противоречащей моим понятиям о прочности (все-таки я по образованию — специалист по прочности и долговечности авиационных конструкций, проработал несколько лет в лаборатории прочности ЛА в КуАИ). Язык статьи показался мне вполне понятным для неспециалиста, что тоже большой плюс. Честно говоря, не стал искать в русскоязычном Интернете перевод (может, и есть уже) и перевел статью сам. Olsen осветил большую часть проблем, о которых я собирался писать — не вижу смысла повторять то, что уже написано и вполне, на мой взгляд, понятно, толково и справедливо. В статье не упоминаются принятые среди специалистов термины "удельная прочность" и "удельная жесткость", означающие отношения значений прочности или жесткости к плотности материала, и характеризующие, насколько материал прочный (или жесткий) в расчете на единицу веса, но косвенно дается понять, что эти характеристики приняты конструкторами во внимание. И еще один момент — следует различать, когда идет речь о прочности (жесткости) материала, а когда — о тех же свойствах конструкции. В конструкции (раме) для увеличения прочности и жесткости увеличивают диаметр труб, меняют форму их сечения, применяют различную (в том числе переменную по длине трубы) толщину стенок и т.д. — и все это — для компенсации недостаточных свойств материала. С другой стороны, труба большего диаметра обычно весит больше, чем такая же, но меньшего диаметра и из того же материала — но большая труба жестче. Есть еще и технологические факторы, не затронутые в данной статье (легкость в обработке, свариваемость и т.д.), но влияющие на выбор конструктора. Со своей стороны, я решил написать статью о различиях свойств алюминиевых сплавов 6061, 7005 и 7075.
Введение Введение

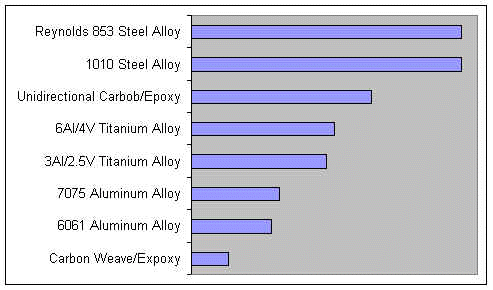

Жесткость, вес и прочность велосипедных рам определяются множеством факторов, только некоторые из которых определяются исключительно свойствами материала. Конструкция рамы, оптимальная для одного материала, будет отличаться от оптимальной для другого, поскольку материалы сильно различаются по прочности, жесткости и плотности (весу). Насколько жесткий ваш байк?Сравнение жесткости (относительно стали) для различных материалов рам
СтальСталь жесткая, но плотная (тяжелая). Легкие рамы адекватной жесткости и прочности делают из труб относительно маленького диаметра, но сталь — неподходящий материал для легких рам или больших сильных наездников. Стальные рамы из низкопрочных сталей (недорогие) нуждаются в толстостенных трубах, чтобы быть достаточно прочными, и они тяжелы. Более прочная сталь позволяет изготавливать тонкостенные трубы, но тогда понижается жесткость. Последние разработки включают "закаливаемые на воздухе" стали очень высокой прочности, типа Reynolds 853. (В отличие от большинства других типов сталей, закаливаемые воздухом стали приобретают, а не теряют прочность, когда они охлаждаются после сварки). Все стали имеют ту же самую жесткость, независимо от прочности — 853 не более жесткая, чем 1010 (низкопрочная сталь).Плюсы:
АлюминийАлюминиевые рамы могут быть очень жесткими и легкими, потому что плотность алюминия очень мала, но трубы рамы должны быть больше в диаметре для компенсации более низкой прочности. Однако сегодня эти "толстотрубные" рамы — распространенная конструкция для качественных велосипедов. Недавние усовершенствования включают добавки в сплав Скандия, элемента, который увеличивает прочность. В целом, алюминий — хороший материал для жестких, легких рам для райдеров всех размеров. Это — также один из двух материалов, которые хорошо подходит для рам нетрадиционных форм.Плюсы:
ТитанТитан имеет превосходный баланс свойств для создания рам, и дает лучшую комбинацию долговечности и веса. Сплавы титана наполовину столь же жесткие как сталь, но также и вполовину менее плотные. Лучшие сплавы титана сопоставимы по прочности с самыми прочными сталями. Жесткие титановые рамы требуют труб большего диаметра, чем сопоставимые стальные рамы, но не столь большого диаметра, как алюминий. Титан — очень коррозионно стойкий, и очень легкие рамы могут быть сделаны достаточно жесткими и достаточно прочными для больших райдеров. Большинство титановых рам — из сплава 3Al/2.5V (3% алюминия/2.5% ванадия, остальное — титан), хотя все чаще используется более прочный сплав 6Al/4V (6% алюминия/4% ванадия, остальное титан).Плюсы:
УглепластикОтдельные волокна углерода чрезвычайно прочны и жестки, но эти их свойства бесполезны, если волокна не выстроены в строгую структуру и не скреплены между собой сильным "клеем" (обычно эпоксидная смола). В отличие от металлов, в которых прочность и жесткость являются почти теми же самыми во всех направлениях, композиты из углеродных волокон могут производиться с более высокими прочностными и жесткостными характеристиками в тех направлениях, где это нужно (например, жесткий по сторонам и гибкий вертикально). Это — лучший материал для рам нетрадиционных форм, поскольку позволяет формоваться и настраивать свои свойства как ни один металл (путем создания многослойных конструкций с разноориентированными волокнами).Плюсы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
